丝杆如何选型

发布日期：2021-08-31

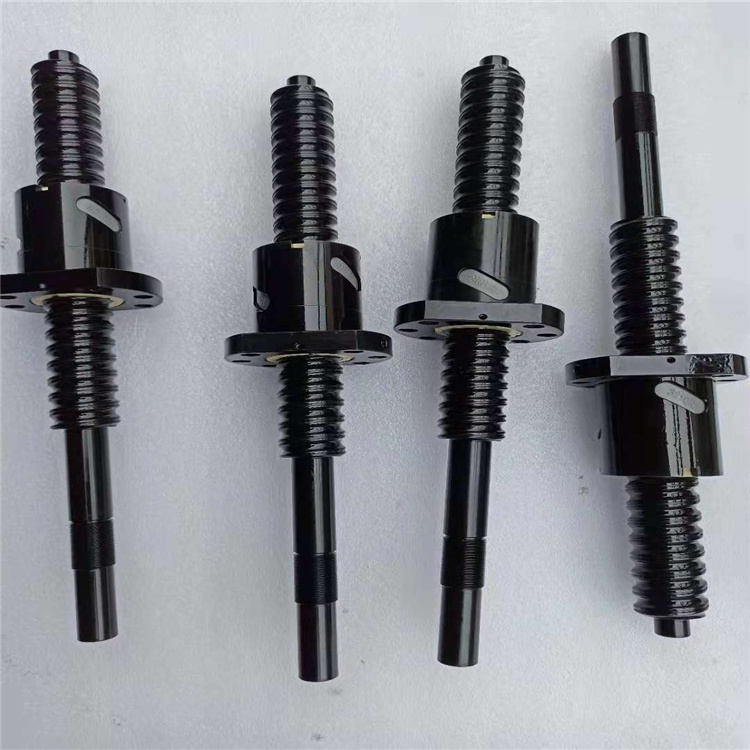

1.工作台质量m1、行程长度ls、最高速度Vmax、加减速时间t1和t3、 定位精度+-0.3mm/1000mm、往复运动周期、间隙0.15mm。

2.根据丝杠直径、导程、螺母型号、精度、轴向间隙、丝杠支撑方式、马达。

3.精度和类型。（游隙、轴向间隙）0.15mm，选择游隙在0.15以下的丝杠，查表选择直径32mm以下的丝杠。32mm游隙为0.14mm。

4.为了满足+-0.3mm/1000mm则，+-0.3mm/1000=x/300    则x=+-0.09mm. 必须选择± 0.090mm ／ 300mm 以上的导程精度。参照丝杠精度等级，选择C7级丝杠。 （丝杠类型：根据机构确定丝杠类型是：轧制或研磨、定位或传动）

5.许用转速计算：  螺杆轴直径20mm 、导程Ph=20mm   最高速度Vmax ＝ 1m/s 则：最高转速   Nmax=Vmax * 60 * /Ph     许用转速（临界转速）   N1=r * （d1/）* r安装方式决定的系数；d1=丝杠轴沟槽谷径；l=安装间距      所以：最高转速  <  许用转速

6.选择马达验证：刚度验证、精度等级的验证、寿命选择、驱动转矩的选择滚珠丝杠副预紧
